產品概述：

ZY-CJ254型 層間結合強度測定儀是由中誼儀器依據國家標準研發生產的一款針對檢測紙張和紙板層間結合強度 (紙張層與層之間、紙張內結合) 的實驗室檢測儀器，據TAPPI T569和ISO16260 方法來測定各種紙和紙板材料內部結合力強度。

工作原理

雙面膠-試樣-雙面膠的組合形成一個夾層結構，該夾層被壓在一個金屬平砧和一個鋁塊之間，用擺錘撞擊鋁塊上部的內表面，使鋁塊翻轉，并在Z向破壞試樣。通過測定擺動的位置來計算試樣被破壞過程中吸收的能量，以J/m2表示。

依據標準

GB/T 26203-2010 《紙和紙板內結合強度的測定》（Scott型）、

ASTM T569 pm-00、DIN ISO 16260、TAPPI-UM403

紙和紙板內結合強度測定儀適用范圍:

瓦楞紙：瓦楞原紙、箱板紙、掛面紙等紙張內聚力測試

紗管紙：紙管紙、紗管紙、牛皮紙的層間內結合力強度測試

卡紙：?？垺卓ā装寮埖膶娱g內結合力強度測試

絕緣紙：電工紙板、電絕緣紙板的層間內結合力強度測試

灰紙板：各種灰紙板、紙板、復合紙板的層間內結合力強度測試

包裝盒：彩盒、煙盒、包裝盒的層間內結合力強度測試

特種紙：防銹紙、宣紙、鈔票紙、無塵紙、隔油紙、毛邊紙、玻璃卡紙等

其它：其它需要加工作業的工業用紙的層間內結合力強度測試

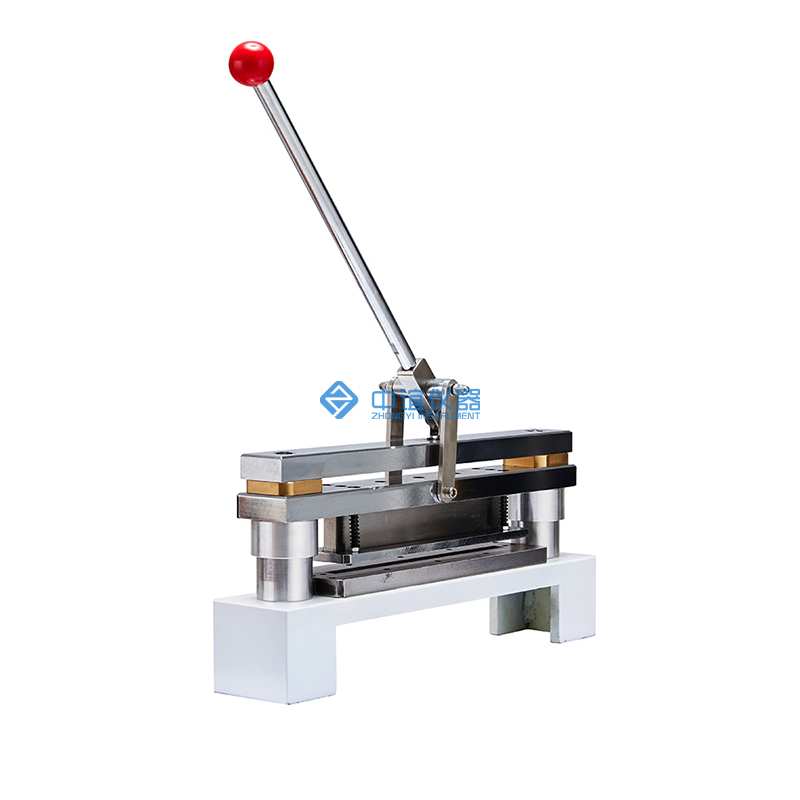

層架結合專用取樣器：

技術參數

1、試樣尺寸：25.4mm×25.4mm

2、測試數量：25.4×128mm,5組試樣

3、測試厚度：（0.1~5）mm

4、沖擊角度：標準沖擊能量釋放角度 90°

5、釋放方式：全自動釋放

6、測量范圍：A:(0~500)J/M2；B(500~1000）J/M2

7、示值誤差：A檔:±1J/M2；B檔:±2J/M2

8、儀器精度：0.01J/M2

9、單    位： J/M2 、lbf/in2 interchange

10、分 辨 率： 0.001lbf/in2，8000脈沖高精編碼器

11、常用試樣壓力：(690±21)kpa 或(1034±34)kpa,

12、試樣夾持力：0~400N（可調）

13、試樣壓強范圍：0~65kg/cm2（0~950psi）

14、一級施壓面積：12.72cm2

15、試樣座平行定位：R=0.4×10

16、壓力力臂比：231.08：0.8

17、雙面膠粘力：＞486N/m

18、人機界面：7.0in觸屏控制系統

19、打印輸出：模塊式一體熱敏打印機

20、尺 寸：500m×400cm×650mm

21、重 量：70kg
